半導體是科技核心產業，同時也是高耗水、高排污的行業。

據中國電子工程設計院、行業節水數據測算：單片12英寸晶圓，廢水產生量約2.5–3.5噸。

這類廢水含高氟、高鹽、重金屬，難降解、治理難度大。

行業數據顯示（來源：生態環境部、中國環保產業協會）：

• 半導體含氟廢水濃度最高可達 5000mg/L，遠超國標 8mg/L

• 2024 年國內半導體廢水處理市場規模 72 億元，年增速 13.6%

• 2025 年行業回用率目標 60%，頭部企業已超 85%

面對半導體廢水的復雜特性與嚴苛環保要求，分類收集 + 分質處理 + 資源化回收的精細化工藝，成為行業公認的主流治理路徑。

這套工藝的核心邏輯，是針對不同制程、不同污染物濃度的廢水進行精準分流，避免廢水交叉混合加重處理負荷；再通過分質降解、深度凈化針對性去除氟化物、鹽分、重金屬等污染物；最后將達標廢水資源化回收復用，既減少新鮮水耗，又降低排污成本，真正實現“治污+節水”雙贏。

恒大興業硬核破局：定制化方案+進口大牌膜材，護航企業長效達標

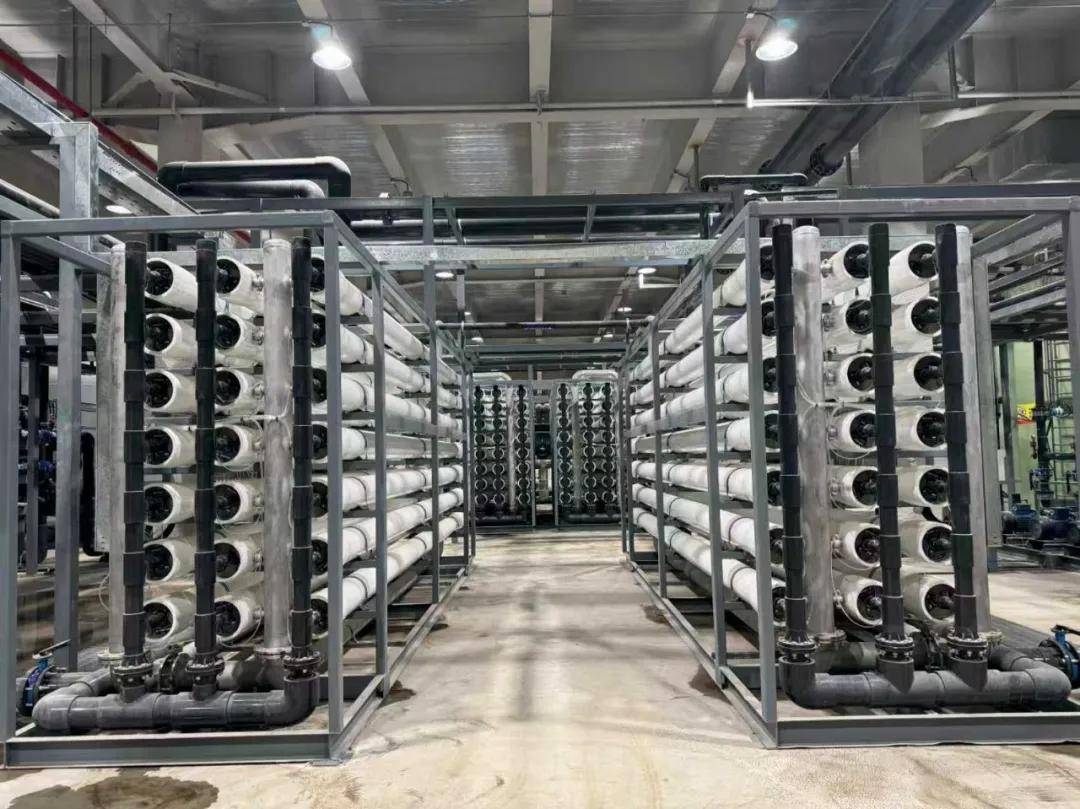

恒大興業聚焦半導體環保治理領域，針對不同企業制程差異、廢水特性與治理需求，提供量身定制化廢水治理全流程解決方案，已服務多家半導體行業客戶，覆蓋芯片制造、封裝測試等細分場景，積累豐富的項目實踐經驗。

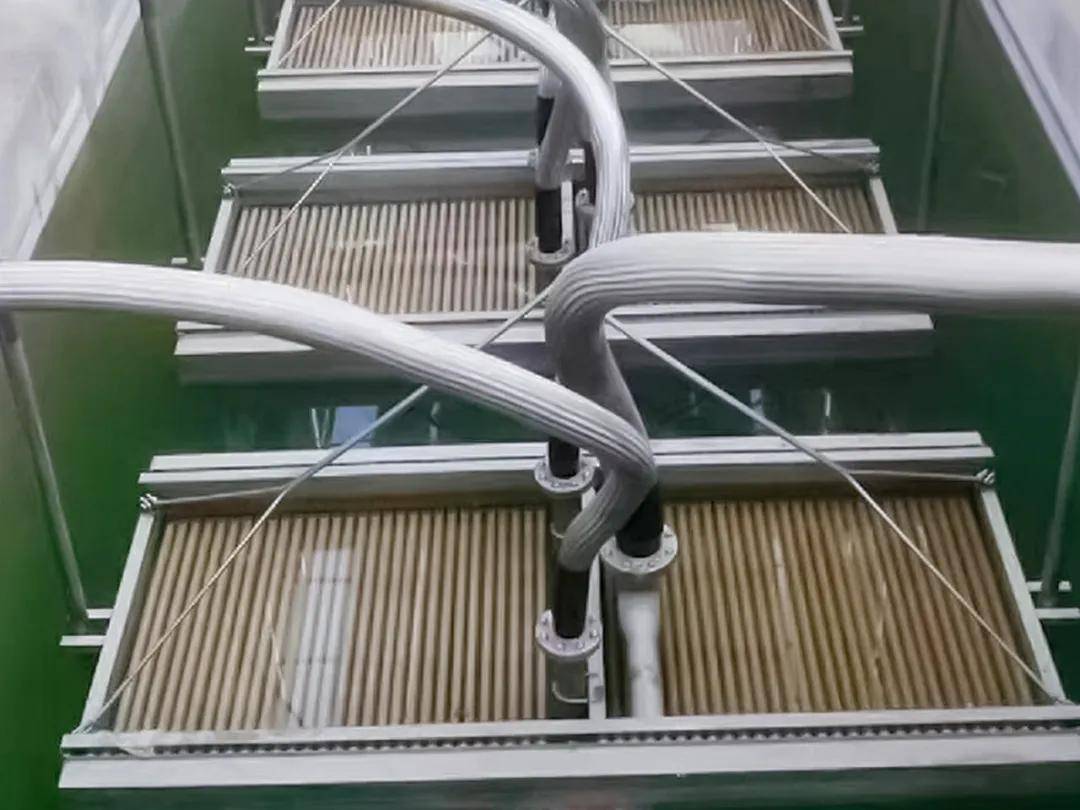

在核心處理環節，恒大興業選用三菱MBR膜，依托其穩定的分離性能、抗污染能力與適配性，與主流三分工藝結合，有效應對半導體廢水復雜處理工況，助力企業實現出水水質長期穩定達標，筑牢環保合規基礎。

立足半導體產業發展趨勢，恒大興業將持續以專業技術為支撐，以合規服務為準則，為半導體企業產能提升、綠色轉型提供可靠保障，助力產業邁向低碳、高效、可持續的高質量發展之路。
